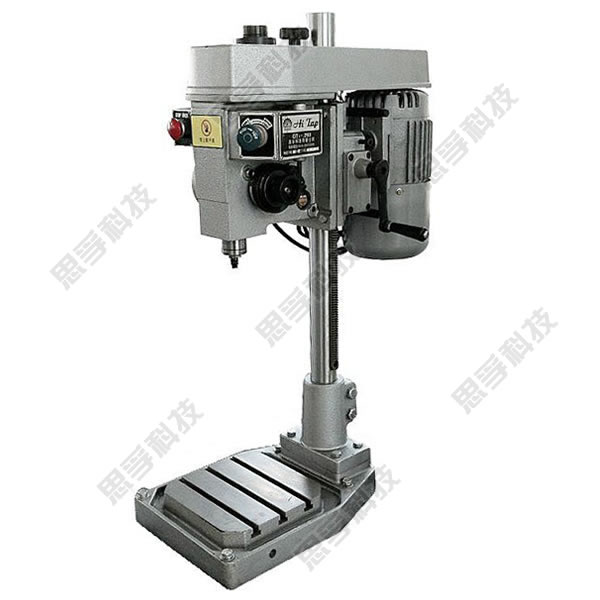

机种 | GT1-203 (立式) | |
主轴冲程最大 mm | 45 | |
主轴前端型式 | JT2/CT12 | |
主轴直径 mm | 42 | |
立柱直径 mm | 52 | |
螺牙直径 mm | M1-M8 | |
重量 kg | 约98 | |

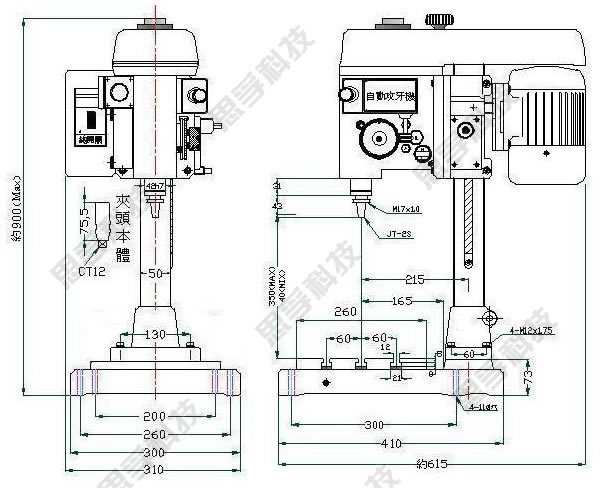

机械尺寸(长×宽×高) mm | 615×330×900 | |
头部之上下动距 mm | 260 | |
主轴至立柱距离 mm | 184 | |
主轴端和台之最大距离 mm | 350 | |
工作台尺寸 mm | 225×230 | |
底座面积 mm | 415×300 | |
马达 | 3相4P 750W (1HP) | |
主轴回转数R.P.M | 50HZ | 1340, 760, 420, |
60HZ | 1600, 900, 500, | |
符合本机台使用之自动送给螺距 | 每英寸的牙数 | 16,18,20,24,28,32,40,44,48,56,64 |
mm | 0.2,0.25,0.3,0.35,0.4,0.45,0.5,0.6,0.7,0.75,0.8,0.9,1.0,1.25, | |
连续循环运转 | 40回/min | |
多轴最大能力(m/m)标准螺距 | M3*10轴 M4*5轴 M5*2轴 |
