(中切削)U型圆型多轴器
本体结构利用齿轮箱配合万向节头所组成,容易调整加工孔距不受齿轮所限制,节省调整的时间,也少有死角的限制,适合加工接近圆周分布孔的工作,是可调式中最容易操作使用的规格。为保万向节头之寿命,移动范围不得超过15度,等于垂直之前后左右30mm以内。(尽量配合工作之孔距坐标,设计齿轮箱结构即定镗孔位)
规格
型号 |
U-110 |
U-165 |
U-200 |
U-250 |
U-300 |
筒夹规格 |
ER8/5 C5/5 ER11/7 C6/6 ER16/10 C9/9 ER20/13 C12/12 |
最大钻孔能力 |
钻速比 |
1:1 |
最小距离(二轴间) |
ER8/13 C5/13 ER11/18 C6/18 ER16/26 C9/22 ER20/28 C12/26 |
最大轴心范围 |
110 |
165 |
200 |
250 |
300 |
轴数 |
2-6 |
2-10 |
4-12 |
4-16 |
4-16 |

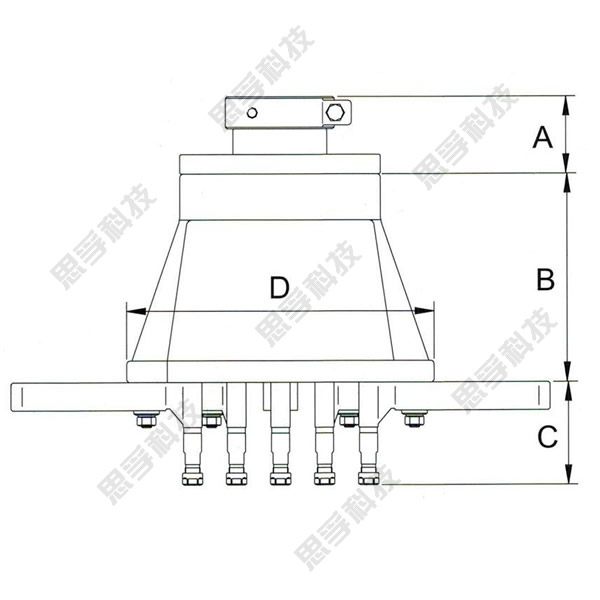

型号 |
A |
B |
C |
D |
φ65(MT2) |
φ95(MT3) |
φ90(MT4) |
ER8 |
ER11 |
ER16 |
ER20 |
C5 |
C6 |
C9 |
C12 |
U-110 |
72 |
82 |
111 |
225 |
75 |
73 |
94 |
97 |
81 |
81 |
96 |
100 |
φ288 |
U-165 |
φ350 |
U-200 |
φ396 |
U-250 |
φ430 |
U-300 |
φ490 |
Specifications
Type |
U-110 |
U-165 |
U-200 |
U-250 |
U-300 |
Collet/ |
ER8/5 C5/5 ER11/7 C6/6 ER16/10 C9/9 ER20/13 C12/12 |
Max.Drilling Capacity |
R.P.M |
1:1 |
Lowest Distance(Two Spindle) |
ER8/13 C5/13 ER11/18 C6/18 ER16/26 C9/22 ER20/28 C12/26 |
Max.Range of Centers |
110 |
165 |
200 |
250 |
300 |
Spindle |
2-6 |
2-10 |
4-12 |
4-16 |
4-16 |
Type |
A |
B |
C |
D |
φ65(MT2) |
φ95(MT3) |
φ90(MT4) |
ER8 |
ER11 |
ER16 |
ER20 |
C5 |
C6 |
C9 |
C12 |
U-110 |
72 |
82 |
111 |
225 |
75 |
73 |
94 |
97 |
81 |
81 |
96 |
100 |
φ288 |
U-165 |
φ350 |
U-200 |
φ396 |
U-250 |
φ430 |
U-300 |
φ490 |
(重切削)U型系列多轴器
本体结构利用齿轮箱配合万向节头所组成,容易调整加工孔距不受齿轮所限制,节省调整的时间,也少有死角的限制,适合加工接近圆周分布孔的工作,是可调式中最容易操作使用的规格。为保万向节头之寿命,移动范围不得超过15度,等于垂直之前后左右30mm以内。(尽量配合工作之孔距坐标,设计齿轮箱结构即定镗孔位)
规格
型号 |
WU-110 |
WU-165 |
WU-200 |
WU-250 |
WU-300 |
WU-100×165 |
WU-120×200 |
WU-120×300 |
筒夹规格 |
ER20/13 C12/12 ER25/16 |
最大钻孔能力 |
钻速比 |
1:1 |
最小距离(二轴间) |
42 |
最大轴心范围 |
110 |
165 |
200 |
250 |
300 |
100×165 |
120×200 |
120×300 |
轴数 |
2-4 |
2-6 |
2-8 |
2-10 |
2-12 |
2-8 |
2-10 |
2-12 |
型号 |
A |
B |
C |
D |
φ65(MT2) |
φ95(MT3) |
φ90(MT4) |
强力ER20 |
ER25 |
WU-110 |
72 |
82 |
111 |
225 |
103 |
123 |
φ288 |
WU-165 |
φ350 |
WU-200 |
φ396 |
WU-250 |
φ430 |
WU-300 |
φ490 |
WU-100×165 |
342×288 |
WU-120×200 |
390×302 |
WU-120×300 |
490×304 |
Specifications
Type |
WU-110 |
WU-165 |
WU-200 |
WU-250 |
WU-300 |
WU-100×165 |
WU-120×200 |
WU-120×300 |
Collet/ |
ER20/13 C12/12 ER25/16 |
Max.Drilling Capacity |
R.P.M |
1:1 |
Lowest Distance(Two Spindle) |
42 |
Max.Range of Centers |
110 |
165 |
200 |
250 |
300 |
100×165 |
120×200 |
120×300 |
Spindle |
2-4 |
2-6 |
2-8 |
2-10 |
2-12 |
2-8 |
2-10 |
2-12 |
Type |
A |
B |
C |
D |
φ65(MT2) |
φ95(MT3) |
φ90(MT4) |
ER20 |
ER25 |
WU-110 |
72 |
82 |
111 |
225 |
103 |
123 |
φ288 |
WU-165 |
φ350 |
WU-200 |
φ396 |
WU-250 |
φ430 |
WU-300 |
φ490 |
WU-100×165 |
342×288 |
WU-120×200 |
390×302 |
WU-120×300 |
490×304 |
