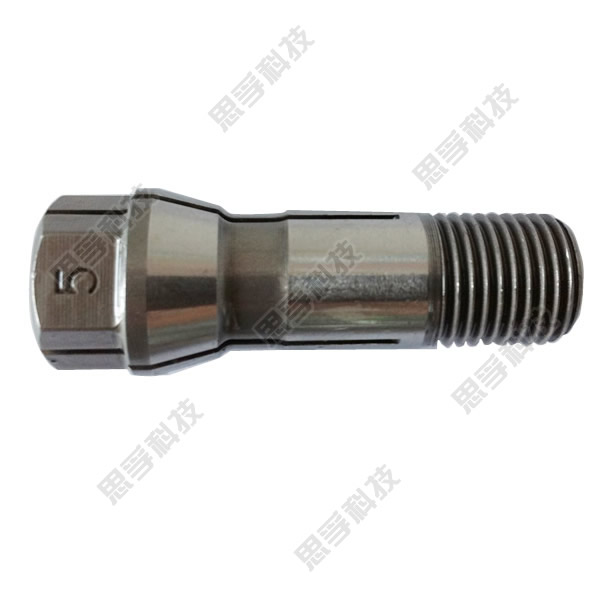

六角筒夹
专业制造 卓越品质
六角筒夹

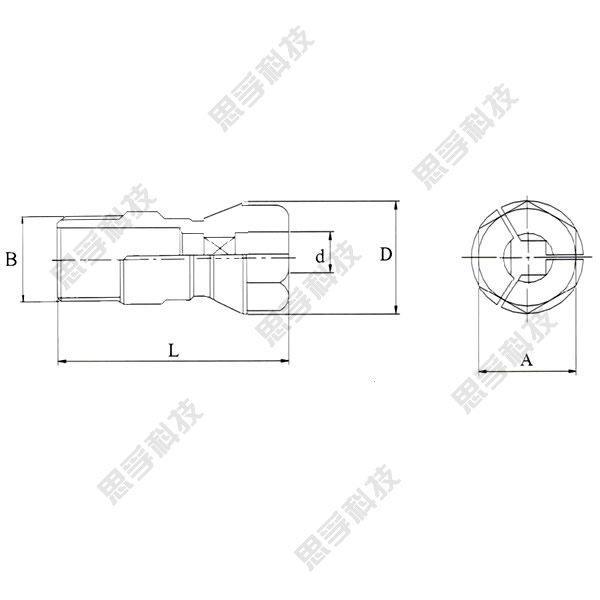

CT:攻牙用

型号 φd柄径 φDmm Lmm B Amm 最大夹持能力(mm)
DT-4 φ3-φ4 φ8.2 24 1/4-28UNF 6 M3.5×0.6
CT-5 φ3-φ5 φ10.8 31.5 5/16-24UNF 8 M4×0.7
CT-6 φ3-φ6 φ13.1 36 3/8-24UNF 10 M6×1.0
CT-9 φ3-φ7 φ17 46 1/2-20UNF 14 M8×1.25
CT-12 φ3-φ9 φ21 50 5/8-18UNF 17 M12×1.75
CT-14 φ3-φ12 φ24.5 54 3/4-16UNF 21 M14×2.0
CT-16 φ3-φ14 φ31 70 M24-2.0 26 M18×2.5

注:d/系为攻牙柄部直径

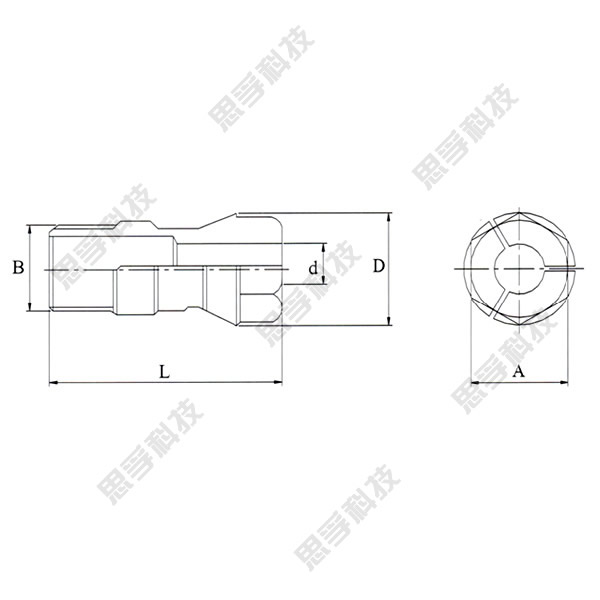

CS:钻孔用(内附牙可调整深度)

型号 φd柄径 φDmm Lmm B Amm 最大夹持能力(mm)
D-4 φ2-φ4 φ8.2 24 1/4-28UNF 6 φ4
C-5 φ2-φ5 φ10.8 31.5 5/16-24UNF 8 φ5
C-6 φ2-φ6 φ13.1 36 3/8-24UNF 10 φ6
C-9 φ2-φ9 φ17 46 1/2-20UNF 14 φ9
C-12 φ2-φ12 φ21 50 5/8-18UNF 17 φ12
C-14 φ2-φ14 φ24.5 54 3/4-16UNF 21 φ14
C-16 φ2-φ16 φ31 70 M24-2.0 26 φ16

注:d/系为钻孔柄部(-0.04)

CT:for tapping

Type φd shank diameter φDmm Lmm B Amm Max.Chuck capacity(mm)
DT-4 φ3-φ4 φ8.2 24 1/4-28UNF 6 M3.5×0.6
CT-5 φ3-φ5 φ10.8 31.5 5/16-24UNF 8 M4×0.7
CT-6 φ3-φ6 φ13.1 36 3/8-24UNF 10 M6×1.0
CT-9 φ3-φ7 φ17 46 1/2-20UNF 14 M8×1.25
CT-12 φ3-φ9 φ21 50 5/8-18UNF 17 M12×1.75
CT-14 φ3-φ12 φ24.5 54 3/4-16UNF 21 M14×2.0
CT-16 φ3-φ14 φ31 70 M24-2.0 26 M18×2.5

Note:d/is the diameter of tap shank

CS:for drilling(attached tap can be used to adjust the depth)

Type φd shank diameter φDmm Lmm B Amm Max.Chuck capacity(mm)
D-4 φ2-φ4 φ8.2 24 1/4-28UNF 6 φ4
C-5 φ2-φ5 φ10.8 31.5 5/16-24UNF 8 φ5
C-6 φ2-φ6 φ13.1 36 3/8-24UNF 10 φ6
C-9 φ2-φ9 φ17 46 1/2-20UNF 14 φ9
C-12 φ2-φ12 φ21 50 5/8-18UNF 17 φ12
C-14 φ2-φ14 φ24.5 54 3/4-16UNF 21 φ14
C-16 φ2-φ16 φ31 70 M24-2.0 26 φ16

Note:d/is the shank diameter of the drill bit(-0.04)
