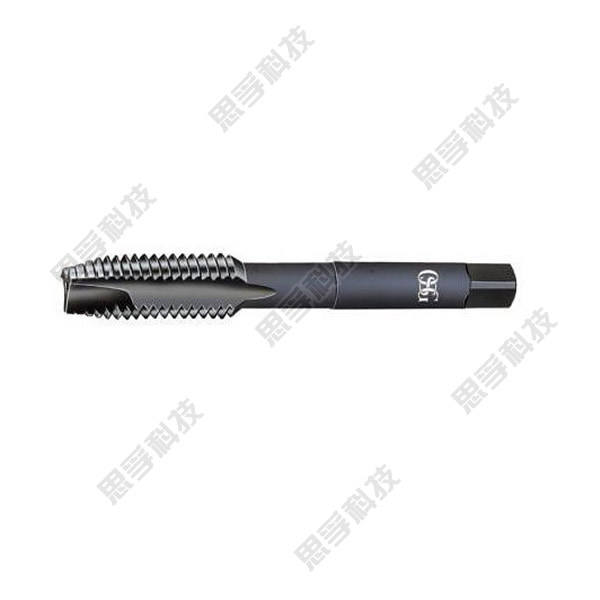

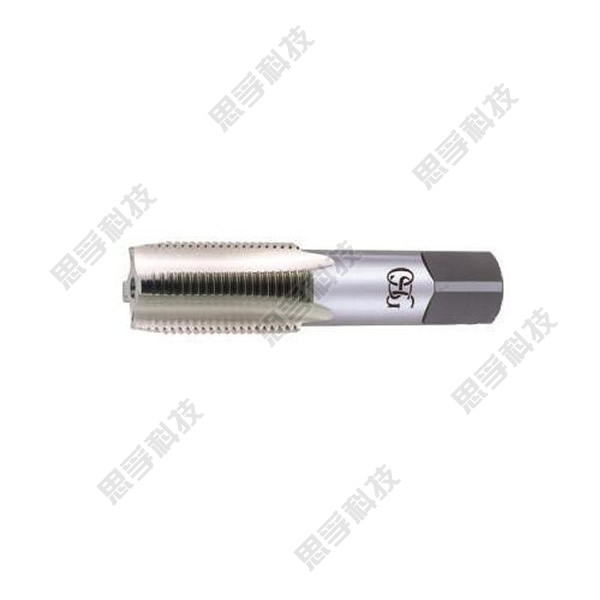

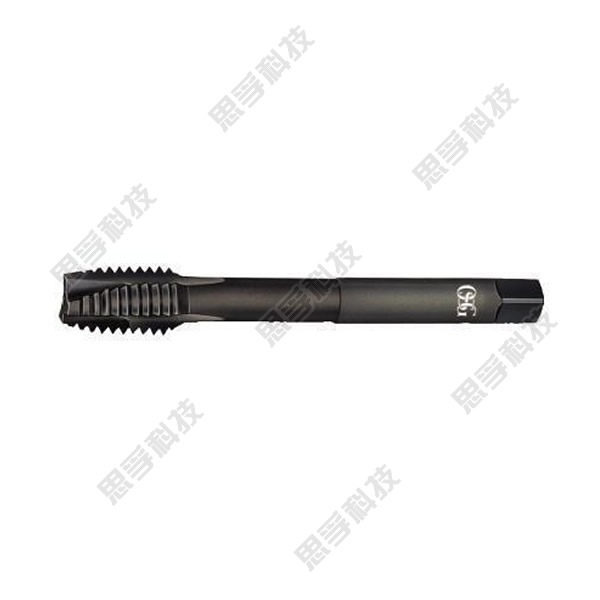

先端丝攻系列
先断丝攻因前端锋刃槽部有特殊之枪膛刃槽设计,所以排屑容易,扭力小精度稳定使丝攻耐久性更进一层的改进,适用于通孔之高速攻牙作业效果良好。
一般用先端丝攻
深孔用先端丝攻
不锈钢用先端丝攻
镀钛处理先端丝攻
氧化处理先端丝攻
Apex tap series
First broken wire tapping for front blade groove department have special bore blade groove design, so chip easy,
torsion small precision stability make tap durability more into a layer of improvement, be applicable to the through hole of high speed tapping operation effect is good.
General use apex tap
Deep hole with apex tap
Stainless steel with apex tap
Plating titanium processing apex tap
Oxidation treatment apex tap
公 制 | 英 制 | 英 制 | 直 径φ | 四角□ | PT | PS | PF | 直径φ | 四角□ | ||
M3 | W1/8 | 4 | 3.22 | 1/8 | 1/8 | 1/8 | 8 | 6 | |||
M4 | M4.5 | W5/32 | 5 | 4 | 1/4 | 1/4 | 1/4 | 11 | 9 | ||
M5 | M5.5 | W3/16 | 5.5 | 4.5 | 3/8 | 3/8 | 3/8 | 14 | 11 | ||
M6 | U1/4 | W1/4 | 6 | 4.5 | 1/2 | 1/2 | 1/2 | 18 | 14 | ||
U5/16 | W5/16 | 6.1 | 5 | 5/8 | 19 | 15 | |||||
M8 | M7 | 6.2 | 5 | 3/4 | 3/4 | 3/4 | 23 | 17 | |||
M10 | M9 | U3/8 | W3/8 | 7 | 5.5 | 7/8 | 24 | 19 | |||
M11 | U7/16 | W7/16 | 8 | 6 | 1 | 1 | 1 | 26 | 21 | ||
M12 | 8.5 | 6.5 | 11/8 | 11/8 | 28 | 21 | |||||
U1/2 | W1/2 | 9 | 7 | 11/4 | 11/4 | 11/4 | 32 | 26 | |||
M14 | M15 | U9/16 | W9/16 | 10.5 | 8 | 13/8 | 13/8 | 13/8 | 35 | 26 | |
U5/8 | W5/8 | 12 | 9 | 11/2 | 11/2 | 11/2 | 38 | 29 | |||
M16 | 12.5 | 10 | |||||||||
M17 | 13 | 10 | |||||||||
M18 | U3/4 | W3/4 | 14 | 11 | |||||||
M20 | 15 | 12 | |||||||||
M22 | U7/8 | W7/8 | 17 | 13 | |||||||
M24 | M25 | 19 | 15 | ||||||||
M27 | M26 | U1 | W1 | 20 | 15 | ||||||
M28 | 21 | 17 | |||||||||
U1-1/8 | W1-1/8 | 22 | 17 | ||||||||
M30 | 23 | 17 | |||||||||
M32 | U1-1/4 | W1-1/4 | 24 | 19 | |||||||
M33 | 25 | 19 | |||||||||
M35 | M34 | U1-3/8 | W1-3/8 | 26 | 21 | ||||||
M36 | M36 | 28 | 21 | ||||||||
M39 | M40 | U1-1/2 | W1-1/2 | 30 | 23 | ||||||
M42 | W1-5/8 | 32 | 26 | ||||||||
M45 | U1-3/4 | W1-3/4 | 35 | 26 | |||||||
M48 | W1-7/8 | 38 | 29 |
